기구학 - Kinematics

기구학 (Kinematics)

 로봇 매니퓰레이터의 관절 ($q$)와 말단 위치 ($x$)의 관계는 다음과 같이 비선형 관계식 형태로 나타낼 수 있습니다.

Denavit-Hartenberg (DH) Parameter를 이용하여 두 링크 간의 좌표 표현이 가능합니다.

유튜브에서 DH parameter에 대한 좋은 영상이 있습니다(link). 본 영상을 참고하시면 직관적으로 이해 되기 편할 것 같습니다.





 식 (1.61)에서 $T_z(a)$는 $z$축 방향으로 $a$만큼 선형 이동, $R_x(r)$은 $x$축 방향으로 $r$만큼 회전 이동을 한 것이라는 의미 입니다.

 이를 수학적으로 표현하면,

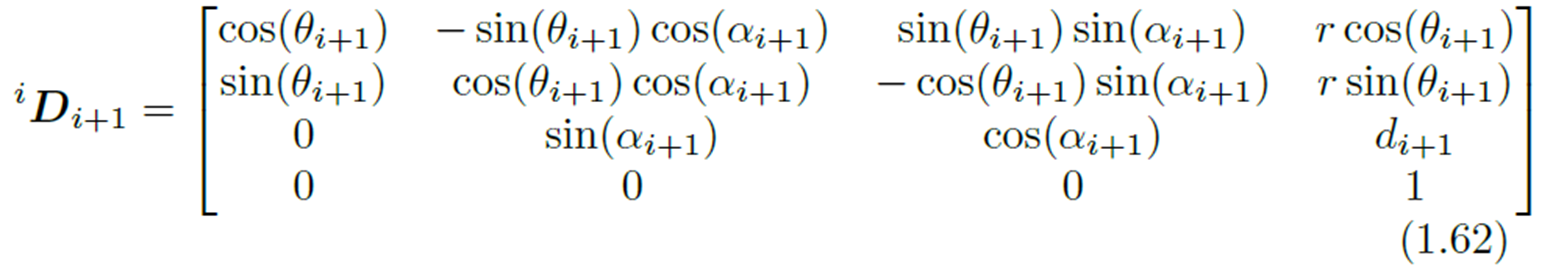

 이와 같이 식 (1.61)을 동차변환으로도 표현이 가능합니다.

아래 이미지는 DH parameter를 이용한 $i$번째 $\to i+1$번째 좌표계로 변환하는 순서를 보여줍니다



지금까지 정의한 PUMA 560의 DH parameter는 다음과 같이 정의 될 수 있습니다.

[각주:1]">

Unimate PUMA 560 dimension1^[각주:2]



위와 같이 관절 좌표계가 설정될 경우, 아래 표와 같이 DH parameter는 결정됩니다.





이상입니다.



---

* 본 글은 "실험로보틱스 교재 I(매니퓰래이션 및 비젼), 한국로봇학회, 제어로봇시스템학회, 한국로봇산업진흥원 "의 내용을 공부하면서 정리한 내용을 포스팅 한 것 입니다.
